1 范圍
本標準規定了高鋁澆注料的牌號、技術要求、試驗方法、質量評定程序、包裝、標志、運輸、儲存及質量證明書。
本標準適用于以高鋁質原料制成的致密耐火澆注料，主要用于工業窯爐等熱工設備。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 3001 耐火材料 常溫抗折強度試驗方法
GB/T 5072 耐火材料 常溫耐壓強度試驗方法
GB/T 5988 耐火材料 加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學分析方法
GB/T 7322 耐火材料 耐火度試驗方法
GB/T 15545 不定形耐火材料包裝、標志、運輸和儲存
GB/T 17617 耐火原料和不定型耐火材料 取樣
GB/T 21114 耐火材料 X射線熒光光譜化學分析一熔鑄玻璃片法
YB/T 5200 致密耐火澆注料 顯氣孔率和體積密度試驗方法
YB/T 5202.1 不定型耐火材料試樣制備方法 第1部分 ：耐火澆注料
3 牌號
根據AL2O3 含量將高鋁澆注料分為 GLJ—50、GLJ—60、GLJ—65、GLJ—70、GLJ—80 五個牌號。牌號中GL、J 分別為 高鋁、澆的漢語拼音字母，數字代表AL2O3質量百分數。
4 技術要求

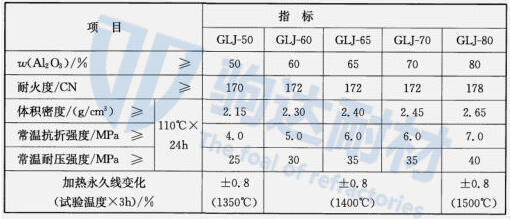

高鋁澆注料的理化指標應符合表1的規定
5 試驗方法
5.1 試樣的制備按YB/T 5202.1 的規定進行。
5.2 氧化鋁的測定按 GB/T 6900或GB/T 21114的規定進行
5.3 耐火度的測定按 GB/T 7322 的規定進行。
5.4 體積密度的測定按 YB/T 5200的規定測定。
5.5 常溫康澤強度的測定按 GB/T 3001 的規定進行
5.6 常溫耐壓強度的測定 按GB/T 5072 的規定進行
5.7 加熱永久線變化的測定按 GB/T 5988 的規定進行。
6 質量評定程序
6.1 組批
產品按同一牌號組批，每批不大于60t，原料變更時應另行組批。
6.2 抽樣及合格判定規則
6.2.1產品抽樣按GB/T 17617進行
6.2.2氧化鋁含量、常溫耐壓強度、加熱永久線變化為驗收檢驗項目。
6.2.3檢驗結果的平均值復合表1的規定時，為合格。如有不合格項目時，應按
6.2.4重新抽取式樣對該項目進行復驗。復驗結果的平均值復合表1的規定，判定該批產品為合格，否則為不合格。
6.3 合格評定形式
合格評定可采用供貨方聲明，使用方認定或第三方認證的形式行進。
7 包裝、標志、運輸、儲存及質量證明書
7.1 包裝、標志、運輸、儲存按GB/T 15545的規定進行。
7.2 產品發出時應附有質量證明書，載明供方名稱、需方名稱、生產日期、標準編號、產品名稱、牌號、批號、理化指標及保存期等內容。
7.3 產品發出時應附有產品使用說明書。
