現代新型干法水泥生產線，系統設備不斷加大，水泥熟料的產量成倍增加，系統內部使用的耐火材料所承受的負荷也越來越大，使用條件越來越苛刻，只有高性能的耐火材料才能保證生產設備的正常運轉。噴煤管部位的澆注料承受著高溫含塵氣流的劇烈沖刷，并且此部位溫度變化劇烈，氣體中堿蒸氣濃度較大，澆注料極易產生開裂、剝落等現象，導致使用壽命嚴重下降。國內主要水泥企業使用的噴煤管澆注料的壽命波動在6—8個月，無法做到與水泥企業每年1次的大修時間同步。針對噴煤管處的工況條件，有必要根據噴煤管損壞原因生產出專用澆注料，方能提升噴煤管的使用壽命。
1 噴煤管處澆注料損壞機理
對大型水泥窯噴煤管處拆換下來的澆注料進行檢查，發現存在下列幾個現象：a、噴煤管澆注料下半部損壞較大，上半部相對完好。b、澆注料砌體中存在明顯的貫穿裂紋。c、噴煤管前端澆注料lm左右燒結嚴重。d、噴煤管澆注料前端存在大量黃綠色粉末狀物質，經化學檢測分析，發現其主要是Na20、K20等堿金屬鹽類。噴煤管前端深入窯簡體內部，火焰溫度在1800℃以上，工作溫度高達1350—1400℃。澆注料在此溫度下，始終受到夾帶著熟料粉塵的高溫氣流的沖刷，尤其是下部受到的沖刷更嚴重，導致噴煤管澆注料前端下部的損壞最為嚴重，因此，燃燒器耐火澆注料需具備足夠的耐磨性。二次風通過窯口進入筒體內部，但入窯二次風溫變化較大，導致噴煤管澆注料溫度變化頻繁，溫差更大，噴煤管處的澆注料連續承受著由于溫度變化而引起的應力作用，澆注料在此應力作用下，導致貫穿裂紋產生，從而發生剝落、掉塊等現象，因此，噴煤管用澆注料需具備良好的抗熱震性。噴煤管處的澆注料受到含有堿性氣體的長時間侵蝕，氣體侵入澆注料內部后與Al、Si等組分反應產生低融物，導致前端材料的過燒結與開裂現象。兇此，噴煤管用澆注料需具備良好的耐堿性能。
2澆注料的研制
2．1原料的選擇
針對噴煤管處澆注料的損壞機理，選用剛玉、莫來石、SiC為主要原料，微粉采用氧化鋁微粉與硅微粉，結合劑采用純鋁酸鈣水泥。剛玉的主要特點是體積密度大，莫氏硬度高(9)，耐磨性能良好；莫來石的主要特點是線膨脹系數低，體積穩定性好，可以起到提高材料抗熱震性的作用；SiC的莫氏硬度為9.2，且線膨脹系數也較小，在高溫氧化氣氛條件下，被氧化生成Si02釉狀保護膜，可以阻止堿性氣體對材料的侵蝕，耐堿性能較好。
2.2 顆粒尺寸及粒度分布
顆粒的尺寸大小與粒度分布情況直接決定材料的施工性能。對于噴煤管部位，由于材料襯里厚度較薄，一般在80—100mm范圍內，并且錨固件焊接密度較大，振動器振搗不便，所以顆粒臨界尺寸選擇為5mm。考慮到噴煤管部位的澆注料必須具備良好的耐磨性，粒度分布按照最緊密堆積原則設計。所選用原料中，剛玉以5～3、3-1、<lmm的粒度加入，莫來石以3一l、<l、0.088mm的粒度加入，SiC以<1、<0.074mm的粒度加入。
2.3 試樣的制備與檢測
此種配方的澆注料在進行堿裂產品試驗中，因添加有10％的SiC。SiC在1150"C的氧化氣氛下被氧化而轉化為Si02，形成一層釉狀薄膜晗I，阻礙了堿性氣體向材料內部的滲透，從而使材料具有優良的耐堿性能。
3 施工方式
施下對澆注料的性能發揮起著非常重要的作用，為了取得更好的使用效糶，根據使用企業的條件制定了合適的施工方式。
3.1 錨固件施工

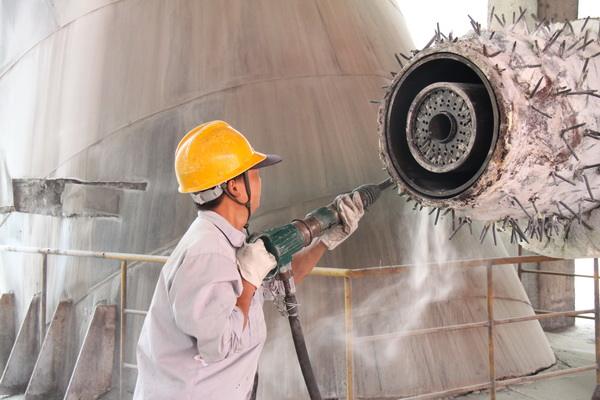

根據設計要求，使用大小適合的耐熱鋼錨固件，錨固件表面特別是頭部預先使用電工膠帶處理，補償錨固件在高溫狀態的膨脹。燃燒器表面先焊耐熱鋼螺母，再把“v”形錨同件穿過耐熱鋼螺母后焊接牢固，這樣可以增大錨固件焊接面積，提高錨固件的粘結強度。焊接工作結束后，需對錨固件逐個檢查．若發現焊接不實的部位，立即補焊。
3.2澆注
噴煤管澆注料施工時一般使用水平澆注，但是這樣澆注的缺點是澆注口必須在上方。而施工厚度一般只有80～lOOmm，造成施工不便，若振搗不到位．極易引起澆注料中出現孔洞，導致強度急劇降低，嚴重影響使用壽命，因此，改水平澆注為豎直澆注。采用豎直方式撓注后，雖然延長了施工時間，但是一段一段的澆注可以避免水平澆注時易出現的缺陷，提高材料的使用壽命。
結束語：新型千法水泥回轉窯噴煤管部位工況惡劣，普通澆注料在強烈的熱負荷與堿侵蝕條件下使用壽命不佳。含有SiC的剛玉萁來石質澆注料且有良好的耐磨損性及抗熱震性．耐堿性可以達到一緞。做到了與水泥廠的大修周期同步。
