高鋁耐火澆注料是用較純的CA-80水泥做結合劑，與剛玉，莫來石、特級礬土熟料和氧化鋁粉等骨粉料或摻外加劑按比例配合，并加水攪拌、成型及養護后制成的。其特點是耐火度和荷重軟化溫度高、高溫強度大、抗渣性好、抗還原性氣體能力強。該澆注料的最高使用溫度約為1700℃，是當前應用較多的一種材料。
配合比所用的電熔剛玉骨料的做大粒徑約為3mm，顆粒級配：3~1.2mm，55%： 1.2~0.3mm，35%： 小于0.3mm，10%：早配制澆注料時，均參加適量的減水劑，以提高施工和易性和使用性能。

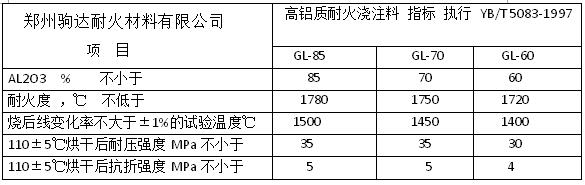

高鋁耐火澆注料常溫耐壓強度是在標準養護后測定的。1天耐壓強一般約為15MPa，7天耐壓強度為40MPa左右，相當于烘干耐壓強度：耐火度均大于1750℃，但是高鋁耐火澆注料與其他鋁酸鹽水泥耐火澆注料基本相同在中溫強度略有下降，同時，由于原材料品級高，因此具有良好的抗渣性和抗還原性氣體的能力。
高鋁耐火澆注料性能優良，施工方便，但成本較高，一般用于窯爐和熱工設備的特殊部位。
