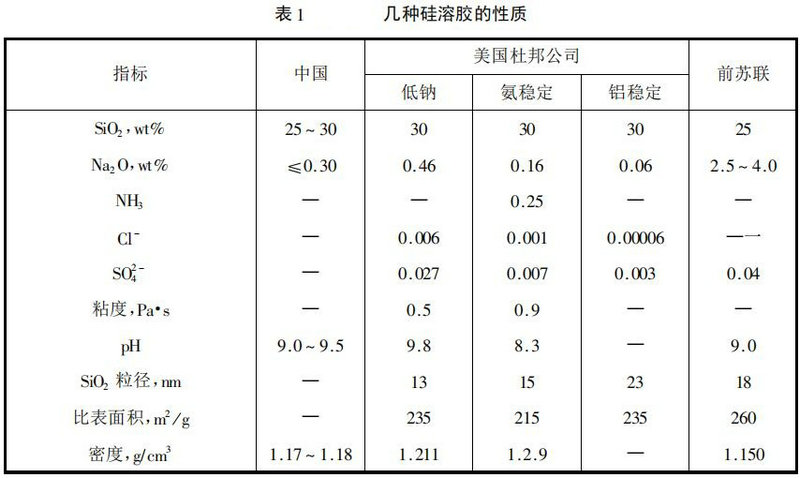

硅溶膠即硅酸溶膠，呈乳白色膠液，帶負(fù)電性，其通實(shí)為xSiO2·H2O，由下列成分構(gòu)成：偏硅酸（H2SiO3）,二偏硅酸（H2SiO2）2,和正硅酸（H4SiO4）。膠體粒子約10~80mm。硅溶膠的制備方法很多，如水解四乙氧基甲硅烷：電解、滲析、電滲析硅酸鈉溶液：水解四氯化硅或硅酸酯：用氣態(tài)氟處理硅酸鈉：分散硅凝膠懸浮液等。最廣泛使用的方法有酸法、離子交換法和電滲析法。各種硅溶膠的性質(zhì)如表1
硅溶膠的水溶液具有不同的聚集穩(wěn)定性，可以液態(tài)、半固態(tài)和固態(tài)的形式存在。硅溶膠的穩(wěn)定性是因?yàn)樵诙趸桀w粒的表面上形成了一層由分散介質(zhì)組成的溶劑化層，SiO-離子停留在顆粒的表面上帶負(fù)電荷，而氫離子則處于溶液中。因此，要使硅溶膠凝聚，必須使二氧化硅顆粒放電，降低其表面電位或壓縮雙電層，減少雙電層能使顆粒之間的靜電斥力減弱，當(dāng)顆粒發(fā)生碰撞時(shí)會(huì)聚集在一起，形成凝膠。

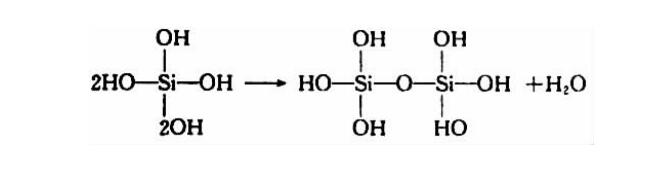

加熱時(shí)硅溶膠單體聚合，水分蒸發(fā)，最終形成硅氧網(wǎng)絡(luò)：
從而使制品產(chǎn)生結(jié)合。作為結(jié)合劑，硅溶膠有如下特點(diǎn)：
（1）膠粒細(xì)小，凝膠后氧化硅有很高的活性，可與無(wú)機(jī)鹽和氧化物反應(yīng)生成硅酸鹽，具有 極大的粘接性能；
（2）滲透能力強(qiáng)，能與表面層下的物質(zhì)發(fā)生反應(yīng)；
（3）可與高分子聚合物混溶，分散性和潤(rùn)濕性好；
（4）鈉離子含量低，冷態(tài)和熱態(tài)強(qiáng)度均較高；
（5）與鋁溶膠混溶，可制成莫來(lái)石溶膠，可以作為與鋁硅系同材質(zhì)的結(jié)合劑。
