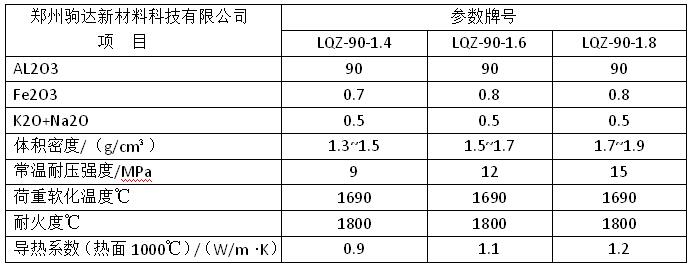

輕質剛玉磚又稱為氧化鋁隔熱磚，泡沫剛玉磚或泡沫氧化鋁磚。含氧化鋁在90%以上主要由剛玉組成的輕質耐火材料。耐火度較高，重燒體積收縮率小。耐壓強度4～25MPa，體積密度為1.4～1.6g/cm3。導熱性低�？篃嵴鹦阅芎谩�
通常以工業氧化鋁為原料，加少量軟質黏土及結合劑，共同磨成泥漿，采用泡沫法或氣體發生法，經澆注成型、干燥，在1400～1550℃燒成�？捎糜跓峁ぴO備的隔熱層，或與火焰直接作用的熱工設備內襯，但不宜用于受熔渣直接浸蝕處。在還原氣氛下使用也有較高的穩定性。最高使用溫度一般可達1650℃，純度高的制品可達1800℃。
輕質剛玉磚，其特征在于，它是由以下重量份數的原料制成：粒度為120-180目的高鋁礬土60-80粒度為0.55μm以下的α-Al2O3微粉20-30粒度為1-3mm的聚苯乙烯球3-5三聚磷酸鈉0.5-0.9磷酸二氫鋁5-9，將原料攪拌后，澆注到模具里，干燥后脫模，放入窯爐內經1000-1600℃燒制，本產品的主晶相剛玉含量在90%以上，另含有少量莫來石相，體積密度為1.4，氣孔率打85%，結構均勻，含有大量閉合的小孔結構，熱導率為0.25W/m·k，遠小于普通的輕質磚，且使用溫度遠高于普通輕質磚，可達1600℃。低溫燒成，高溫使用，能耗低。
