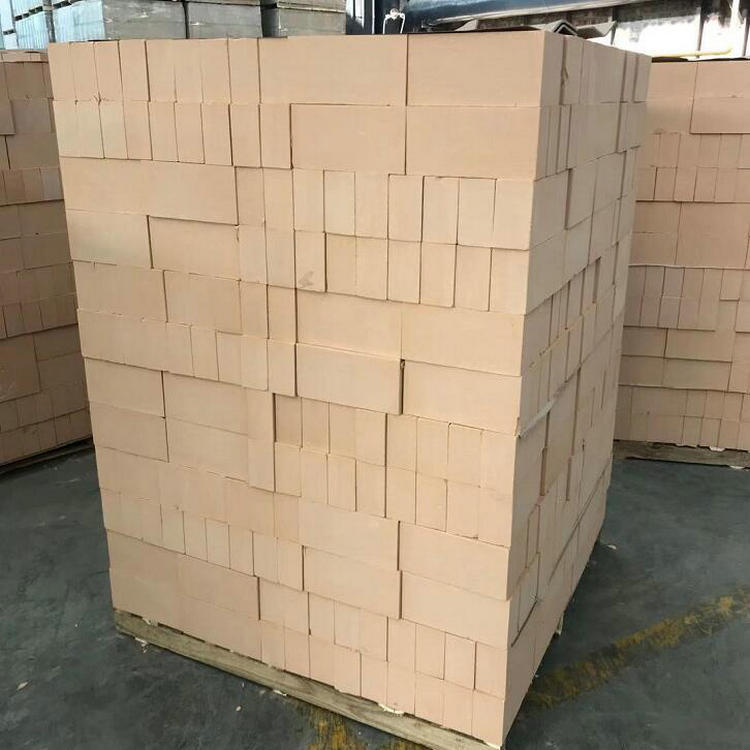

粘土輕質(zhì)保溫磚是以火力發(fā)電廠粉煤灰中的漂珠為主要原料，加入適量的粘結(jié)劑和輔助材料，所用的輔助材料主要是陽(yáng)泉的耐火粘土其細(xì)度全部通過(guò)100目篩。然后，經(jīng)混合均勻后，壓制成型，高溫煅燒而成的一種輕質(zhì)耐火保溫產(chǎn)品。該產(chǎn)品按體積密度分為0.6g/cm³、0.8g/cm³和1.0g/cm³三種規(guī)格，0.8和1.0級(jí)可用于無(wú)侵蝕氣體介質(zhì)和不接觸熔融物料的各種工業(yè)窯爐為內(nèi)襯或隔熱層，是一種理想的節(jié)能材料

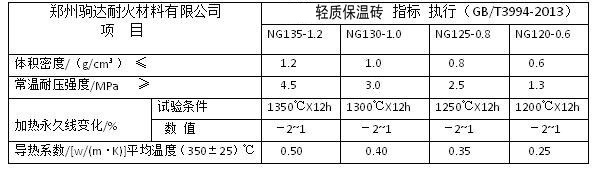

粘土輕質(zhì)保溫磚生產(chǎn)選用的漂珠主要呈灰白色，在光學(xué)顯微鏡下觀察，有的為無(wú)色透明體，有的為乳白色半透明及非透明體，多為單個(gè)存在，粒徑在0.3~200μm之間，堆積密度為0.48g/cm³。漂珠中含AL2O3含量偏低大概在23%左右而助熔物Fe2O3、CaO、MgO、Na2O、K2O等偏高。經(jīng)檢驗(yàn)漂珠的耐火度為1350℃。粘結(jié)劑：粘結(jié)劑是使漂珠顆粒聚合起來(lái)在堿金屬硅酸鹽水溶中，硅酸鈉溶液性能較佳。因此，粘合劑一般采用密度為1.3~1.45g/cm³的硅酸鈉。起泡劑；常見(jiàn)的氣泡劑有松香皂、肥皂、十二烷基苯磺酸鈉。皂類(lèi)泡沫持久性好，而烷基苯磺酸鈉雖然比較容易氣泡，但穩(wěn)定性差，為此一般要加入穩(wěn)泡劑。常見(jiàn)的穩(wěn)泡劑有：尼鈉樂(lè)（即月桂酰。乙醇胺），十二烷基二甲基胺的氧化物等，而后者穩(wěn)泡劑效果更佳，固化劑：氟硅酸鈉是較好的固化劑，用量在總量的14%~16%。添加4%~10%的氧化鋅，可以改善產(chǎn)品的耐火度和抗水性。按照選用以上材料經(jīng)過(guò)調(diào)配攪拌—困料—機(jī)制成型——燒結(jié)后生產(chǎn)的體密1.0g/cm³粘土輕質(zhì)保溫磚經(jīng)送檢中鋼洛耐院檢測(cè)化驗(yàn)的AL2O3含量在23.32 常溫耐壓強(qiáng)度平均在3.5MPa 導(dǎo)熱系數(shù)W/（m·K）350℃為 0.22，此項(xiàng)檢測(cè)結(jié)果與GB/T 3994-2013粘土質(zhì)質(zhì)隔熱耐火磚的指標(biāo)要好很多，特別是在同樣的耐壓強(qiáng)度下導(dǎo)熱系數(shù)小了0.18。
輕質(zhì)保溫磚目前按照材質(zhì)區(qū)為：硅藻土保溫磚、粘土輕質(zhì)保溫磚、聚輕球輕質(zhì)保溫磚、莫來(lái)石隔熱保溫磚和氧化鋁空心球磚，其中AL2O3含量最高的氧化鋁空心球磚在85以上，莫來(lái)石隔熱保溫磚在60左右。根據(jù)材質(zhì)密度不同價(jià)格高低都不相同。
