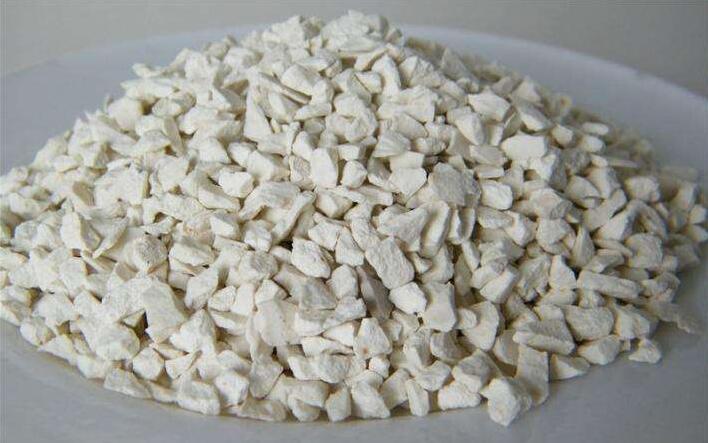

莫來石在自然界很少，一般是用人工合成的。它具有純度高、密度大、組織結(jié)構(gòu)好、蠕 變率低、熱膨脹小、抗熱震性好和抗化學侵蝕性強等優(yōu)點，因此廣泛用于耐火材料工業(yè)，而且發(fā)展迅速。

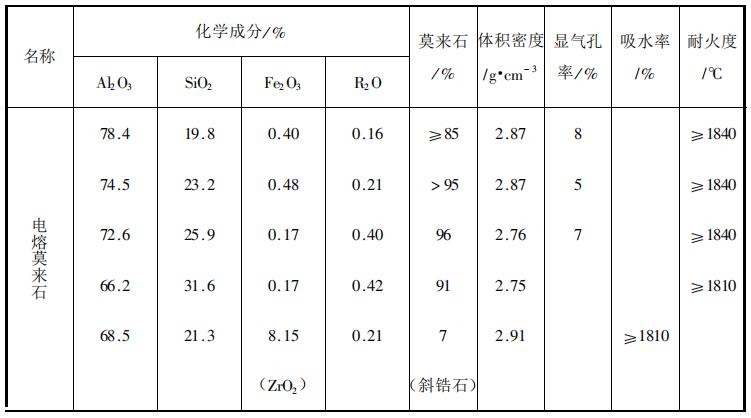

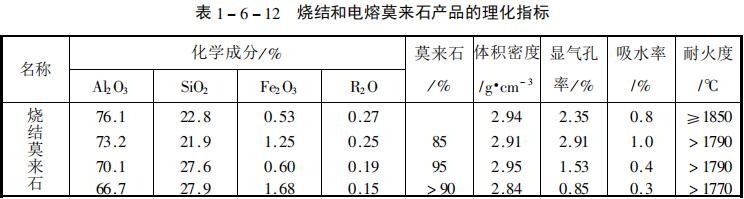

莫來石的分子式為3AL2O3·2SiO2，理論成分：AL2O3 71.8%，SiO2 28.2% 它屬于斜方晶 系，晶形為針狀、長柱狀、相互交錯成網(wǎng)絡狀。莫來石是硅酸鋁質(zhì)耐火材料中的重要礦物成分，在不定形耐火材料中，期望有二次莫來石化，以改善或提高其高溫性能。 莫來石合成生產(chǎn)工藝有燒結(jié)法和電熔法兩種。前者產(chǎn)品質(zhì)量好，即結(jié)晶細小，相互犬牙交錯，組織結(jié)構(gòu)致密均勻；后者產(chǎn)品礦相分布欠佳，易有氣泡，其組織結(jié)構(gòu)致密牢固。我國用全天然料燒結(jié)莫來石，按AL2O3含分為M73、M70和M65三個牌號，每個牌號有三個品 級。表1 為燒結(jié)和電熔莫來石產(chǎn)品的理化指標。后者包括鋯莫來石。
