鋁酸鹽水泥包括鋁酸鈣水泥、鋁酸鋇水泥、白云石水泥和鎂質水泥等。作為不定形耐火材料所用的結合劑和添加劑，應用最多的是鋁酸鈣水泥。
一、鋁酸鈣水泥

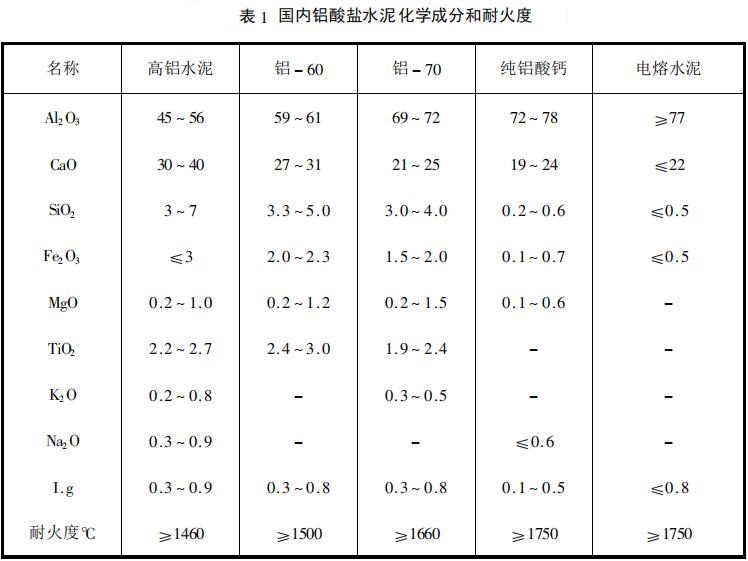

鋁酸鈣是由燒結法或熔融法生產的鋁酸鈣熟料經細磨而制成的水硬性改凝材料。它具有快硬高強、耐火、抗硫酸鹽侵蝕的特點。國內鋁酸鹽水泥的典型化學成分如表1所示

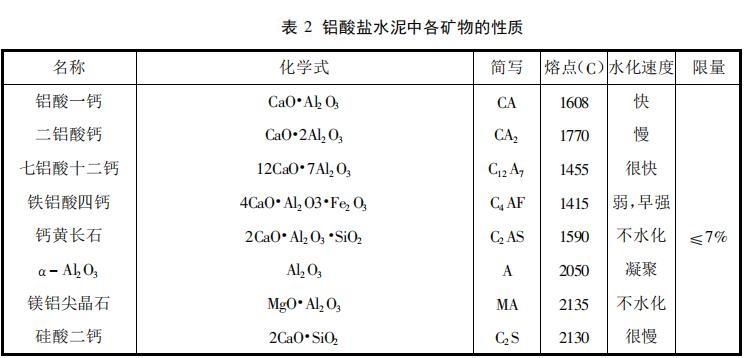

鋁酸鹽水泥的結合性能主要是由于鋁酸鈣的水化而實現的。水泥的化學成分不同，其礦物的成是不同的。在鋁酸鹽水泥中，可能出現的礦物及其耐火性能與水化性能如表2所示
鋁酸鈣的各種主要水化產物的性質如表3所示。
鋁酸鹽水泥水化建立強度是因為片、針狀水化產物與膠態AH3交織在一起，將耐火物料緊密地聯系在一起，從而成為一個堅強的整體。顯然，從表3可以看出，幾種水化礦物對建立強度的貢獻大小有如下順序：CAH10 ＞C2AH8＞C3AH10的水化反應中每一個步驟都有膠態AH3生成，因此，產物的形成容易阻礙水泥的進一步水化，因而其水化過程是緩慢的。
C12A7具有較大的結構空洞，活性很大，因而容易水化，且在水化過程中產生大量的熱量加速水化進程，因此含C12A7的水泥易速凝。尤其是與水中CL- 、F-、OH - 離子反應，將導致快速凝固，使制品疏松，強度很低。
