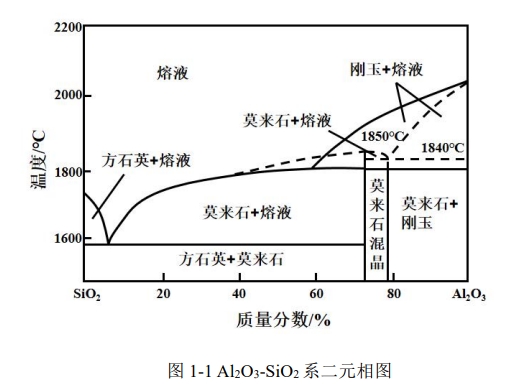

耐火澆注料是由一定級(jí)配的骨料、細(xì)粉、結(jié)合劑和外加劑按一定比例組成的耐火混合料，因其具有生產(chǎn)工藝簡(jiǎn)單、生產(chǎn)周期較短、節(jié)能等優(yōu)點(diǎn)被廣泛使用。 高鋁系列耐火澆注料是由 Al2O3和SiO2作為基本化學(xué)組成的耐火澆注料。高鋁系列耐火澆注料的相組成可以從 Al2O3-SiO2 系相圖得到。從圖1-1可以看出，Al2O3的熔點(diǎn)為2050 ℃，SiO2的熔點(diǎn)為1723 ℃。在該系統(tǒng)中，唯一穩(wěn)定的二元化合物為莫來(lái)石，其化學(xué)組成為3Al2O3·2SiO2(Al2O3為71.8%，SiO2為28.2%)，莫來(lái)石的熔點(diǎn)為1850 ℃。由于莫來(lái)石的存在，系統(tǒng)被劃分為兩個(gè)子系統(tǒng)：SiO2-莫來(lái)石子系統(tǒng)，固化溫度為1595 ℃，共晶點(diǎn)組成接近SiO2一側(cè)，以及Al2O3-莫來(lái)石子系統(tǒng)，固化溫度為1840 ℃，共晶點(diǎn)組成接近Al2O3一側(cè)。
高鋁系列耐火澆注料的特點(diǎn)，在耐火澆注料中，高鋁系列的澆注料因原料來(lái)源廣泛，性?xún)r(jià)比高，符合低碳環(huán)保的理念，已經(jīng)廣泛使用于各種高溫工業(yè)窯爐的工作襯和安全襯，產(chǎn)量占澆注料的 60%~70%。高鋁系列澆注料經(jīng)過(guò)幾十年的發(fā)展已經(jīng)逐漸成熟，其優(yōu)點(diǎn)有以下幾個(gè)方面：
1.澆注料中水泥的使用量減少，CaO 的含量也減少，減少了澆注料中低熔點(diǎn)相的產(chǎn)生，提高了澆注料的高溫性能。
2.澆注料在加熱烘干時(shí)不會(huì)因水泥水化物大量脫水而破壞晶體結(jié)構(gòu)，保持良好的中溫強(qiáng)度。
3.澆注料中用水量的減少，導(dǎo)致澆注料中氣孔減少，并且用微粉替代水泥，可以使?jié)沧⒘细又旅埽岣邚?qiáng)度。
盡管憑借眾多優(yōu)點(diǎn)高鋁系列澆注料得到了長(zhǎng)久的發(fā)展，但仍具有以下缺點(diǎn)：
1.高溫下澆注料因燒結(jié)而收縮程度較大，高溫體積穩(wěn)定性較差。
2.Al2O3含量較少時(shí)，產(chǎn)生的液相量多，澆注料的高溫性能較差。
3.澆注料的致密程度較高，熱震穩(wěn)定性差。
4.澆注料脆性大，應(yīng)力-應(yīng)變曲線呈線性。
