磷酸鹽澆注料是以礬土孰料作為骨料，用工業(yè)磷酸作為結合劑混合配制而成。具有高強度、高耐火度、高熱震穩(wěn)定性等特點，通過改變其原料組成的Al2O3含量，達到設計要求。其適應溫度范圍在1450~1600℃之間，是使用溫度較高的一種澆注料。

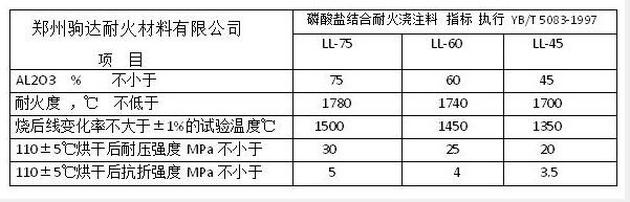

磷酸鹽澆注料的配制及攪拌：
在工業(yè)爐檢修時，根據(jù)工作量的大小，可采用人工或機械方式攪拌配料，但總體工藝要求相同，先將耐火原料進行充分攪拌混均，然后把磷酸需要用量的50％ ～60％加入到混合好的干料中，進行第一次攪拌，但不加人促凝劑，攪拌后應困料，根據(jù)季節(jié)的不同，困料時間為24～48h，困好后的料在澆注施工前應進行第二次攪拌，此時要加入促凝劑高鋁水泥，攪拌均勻后再加入余下的磷酸，繼續(xù)攪拌3～4 rain即可。
磷酸鹽澆注料的澆注施工：
磷酸鹽澆注料的施工支模，根據(jù)工業(yè)爐施工部位的不同，通常有平面模板、曲面拱胎模板，根據(jù)材質(zhì)又分為鋼模和木模。模板制作時尺寸要準確，支撐要牢固，防止在振搗澆注料時產(chǎn)生移位，在模板與澆注料接觸的一面，鋪貼一層牛皮紙或塑料布，以便脫模時消除麻面。
磷酸鹽澆注料澆注時通常采用插人式振動棒振動，振動時間以澆注料表面泛漿為止，振動時間過長，會使?jié)沧⒘蟽?nèi)部分層，導致澆注料的強度降低；振搗時間過短，其內(nèi)部將不密實。
