普通超低水泥耐火澆注料系指除鐵鉤耐火澆注料之外的超低水泥耐火澆注料，主要品種有黏土質、高鋁質、莫來石質、鋁鎂質和剛玉質等。該類耐火澆注料，由于骨粉料、超微粉和外加劑的品種及其用量不同，其性能也有區別。
普通超低水泥耐火澆注料也是高級的耐火澆注料，因此應選擇優質的原材料作耐火骨料和粉料。
鋁酸鈣水泥品種不，CaO含量也不同。因此，應根據水泥品種，確定最佳用量，以保證超低水泥耐火澆注料的性能，同時CaO含量應在0.2%~1.0%之間。
超低水泥耐火澆注料用的超微粉，一般為活性SiO2粉、α-Al2O3和Cr2O3粉，用量為3%~9%，其外加劑主要有三聚磷酸鈉，六偏磷酸鈉、萘磺酸鹽甲醛縮合物和聚氰胺類縮合物等，用量為0.15%~0.80%。
超低水泥耐火澆注料的水用量為4%~7%。成型后的試樣，自然養護，不得淋水。養護到期后，檢驗耐壓強度，一般為6~15MPa。烘干后進行各種性能檢驗，其結果見表1-1,。表中鋁鎂質耐火澆注料的MgO含量，一般為9%~16%。該料主要用于中、小型鋼包上，使用壽命為50~120次，有代替水玻璃鋁鎂質耐火澆注料的趨勢。

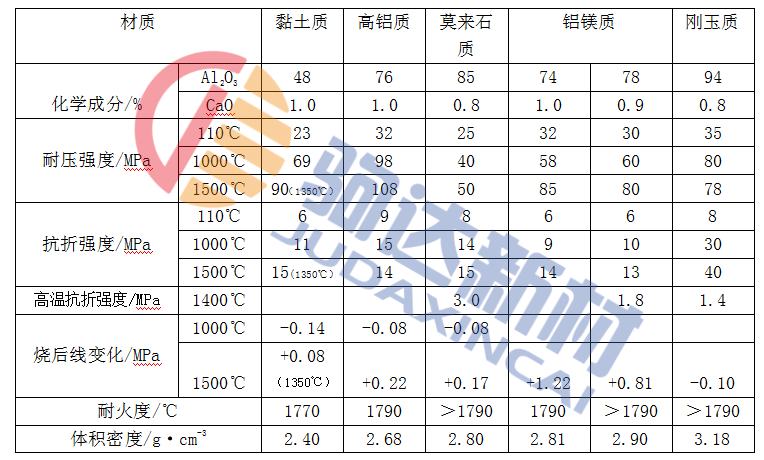

表1-1 普通超低水泥澆注料的主要性能
從表1-1中看出，超低水泥耐火澆注料的耐火度≥1770℃，1500℃燒后線變化為-0.10%~+1.22%;其烘干耐壓強度為23~35MPa。隨著加熱溫度的升高，強度則不斷增大，1500℃燒后耐壓強度為50~108MPa。這說明，該類耐火澆注料是致密高強型的耐火澆注料。
剛玉質超低水泥耐火澆注料的巖相鑒定證明，其基質中的物相主要為莫來石和剛玉，還有少量的鈣長石等。莫來石相呈柱狀，交錯連接在一起。由于基質中有莫來石礦物的生成，因此其力學強度由較大的提高，對其他性能的改善也是有利的。
