高純度剛玉質耐火澆注料在大中型超高功率電爐蓋三角區和LF精煉鋼包包蓋等處應用，其使用壽命相當或超過進口料的水平，節約了外匯，也方便了用戶。
組成材料和性能
表1-1為高純度剛玉質耐火澆注料的性能。表中編號1~編號3采用電熔白剛玉作耐火骨料及部分粉料;編號4和編號5分別采用板狀剛玉和致密剛玉作耐火骨料，用致密剛玉作部分粉料;編號6采用特級礬土熟料和電熔白剛玉作耐火骨料，用白剛玉作部分粉料。耐火粉料中均添加適量的α-Al2O3和SiO2超微粉;編號1用CA-80水泥作結合劑，其余編號料用CA-70水泥作結合劑。同時，均添加分散劑和減水劑。該類水泥一般易速凝，影響施工性。一有此情況，應添加草酸和檸檬酸鈉等緩凝劑，以保證澆注料的流動性和密實型。從表中看出，Al2O3和CaO的總含量除編號4和編號6外都大于95%，高的達98.7%，說明該料是高純度的。同時，體積密度大，強度高，但1500℃或1600℃燒后變化除編號3和編號4外，均呈收縮狀態。

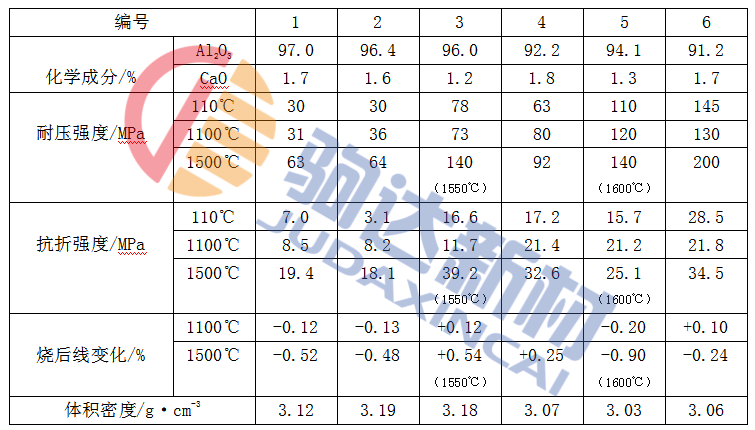

表1-1 高純度剛玉質耐火澆注料的性能
