燒嘴磚是燃燒裝置的重要組成部分。燒嘴磚的作用有：
（1）將燃料在燒嘴磚內(nèi)加熱至著火溫度，使其易于點(diǎn)火并迅速燃燒。
（2）在燒嘴磚內(nèi)保持一定的高溫，使燃燒過程穩(wěn)定，避免產(chǎn)生脈動或燃燒中斷現(xiàn)象。
（3）組織火焰形狀，滿足加熱工藝的要求。
（4）使燃料和空氣進(jìn)一步混合。
燒嘴磚按所用材質(zhì)分為：鉻剛玉質(zhì)燒嘴磚，剛玉莫來石燒嘴磚，高鋁莫來石燒嘴磚，粘土質(zhì)燒嘴磚，碳化硅燒嘴磚 特點(diǎn)： 耐壓強(qiáng)度高，熱震穩(wěn)定性好，荷重軟化溫度高。 耐沖刷、高耐磨、抗剝落。 適用： 建筑陶瓷、日用陶瓷等工業(yè)窯爐燒嘴。 溫度變化頻繁、強(qiáng)度要求較高，耐磨損、耐沖刷部位。

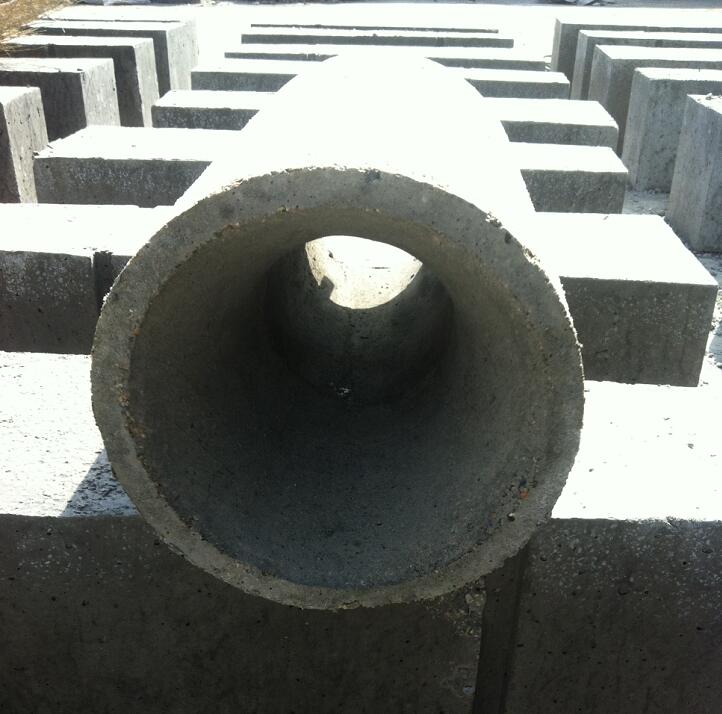

澆注料燒嘴磚也稱為燒嘴預(yù)制件。是按客戶的要求尺寸或圖紙加工生產(chǎn)，然后選擇適當(dāng)?shù)母邚?qiáng)度耐火澆注料，經(jīng)充分?jǐn)嚢韬螅谷腩A(yù)制的定型模具內(nèi)，用震動、搗打方式成型。成型后放入恒溫恒濕的房間內(nèi)養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間一般須3天。養(yǎng)護(hù)完成，待充分固化才能脫模，然后再通過低溫烘烤燒制達(dá)到預(yù)燒強(qiáng)度后方可包裝測定檢驗(yàn)最后滿足出廠條件。烘烤是耐火磚預(yù)制件制作過程的一個重要工序。在烘烤過程中，預(yù)制件自身的游離水和結(jié)晶水大部分排出完畢，并產(chǎn)生較高的強(qiáng)度。烘烤對預(yù)制件的質(zhì)量有很大影響，特別是體積較大的致密高強(qiáng)耐火預(yù)制件，由于預(yù)制件本身致密度較高，尺寸又大。烘烤過程中水蒸氣壓力和熱應(yīng)力的共同作用很容易導(dǎo)致預(yù)制件的剝落，嚴(yán)重者造成預(yù)制件炸裂。
現(xiàn)有燒嘴磚預(yù)制件的烘烤一般采用溫度控制方式。烘烤時(shí)在烘干窯內(nèi)布置若干個測溫點(diǎn)，預(yù)設(shè)一個烘烤曲線。烘烤曲線包括多個升溫段和保溫段。通過對測溫點(diǎn)溫度的監(jiān)測使烘烤制度按預(yù)設(shè)的烘烤曲線進(jìn)行。該控制方法簡單易行，是目前耐火預(yù)制件乃至其它材料烘烤的主要控制方式。耐火磚預(yù)制件在烘烤過程中易發(fā)生爆裂，表現(xiàn)為澆注料突然、猛烈地從其結(jié)構(gòu)表面剝落或炸裂成若干碎塊。烘烤溫度較高或較快造成預(yù)制件爆裂。烘烤除了正常排出水分外，由于烘烤溫度較高或較快，產(chǎn)生了負(fù)面作用即水蒸氣壓力過大導(dǎo)致預(yù)制件爆裂。

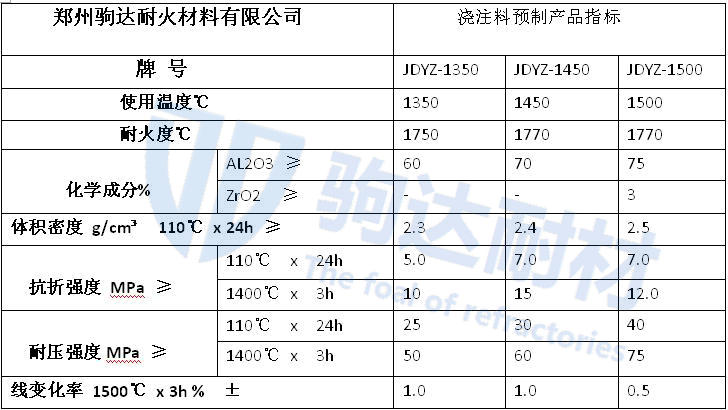

免燒型燒嘴耐火磚脫模成型后的耐壓強(qiáng)度可達(dá)到55MPa同等于燒結(jié)高鋁磚的耐壓強(qiáng)度，其中還附有一定的彈韌性，耐火度同燒結(jié)型耐火磚的使用溫度一樣可以達(dá)到1750℃而且可以抗一定的腐蝕和滲透。
